LSI阵列卡raid5配置方法

2018/12/11 9:55:39      点击:

LSI芯片Raidraid5配置,包括但不限于LSI 9240/9260/9261/ 9271 Raid卡。不同型号的Raid卡在某些功能上的支持性不同,具体因您的配置而定。


方法/步骤

1.

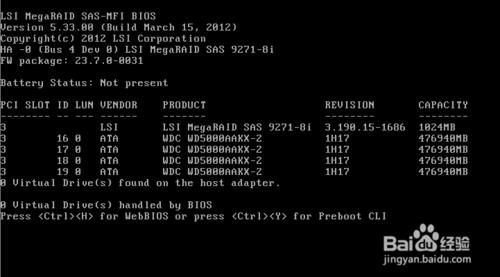

服务器开机自检后,会进入Raid卡自检过程,此时显示器上会出现Ctrl -H提示,如下图。

2.

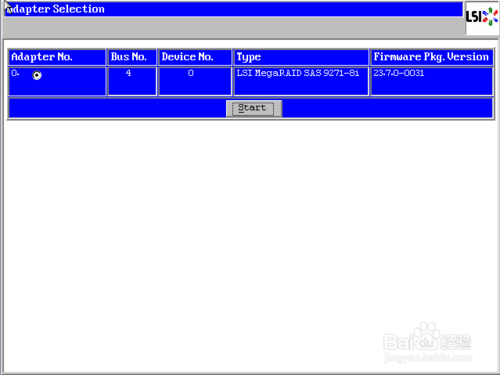

按下Ctrl -H组合键后,自检完成就会进入Raid卡配置界面,如下图。在这里可以看到Raid卡的型号和Firmware固件版本,点击【Start】按钮进入Raid卡主页。

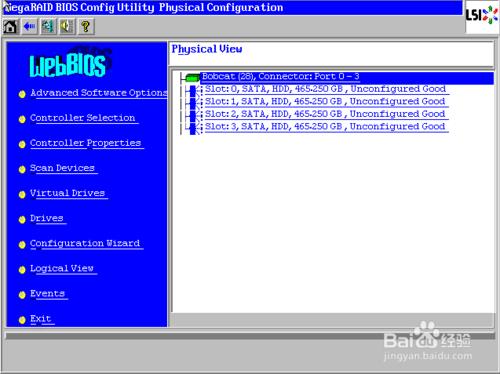

3. Raid卡首页叫作WebBIOS,如下图。左侧是功能菜单,右侧可以看到所有物理磁盘,本例安装了4块500G硬盘,后面所有的配置都可以在这里完成!

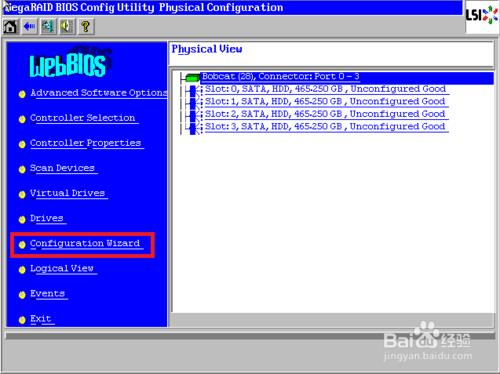

4.在WebBIOS主页点击【Configuration Wizard】,打开配置向导。

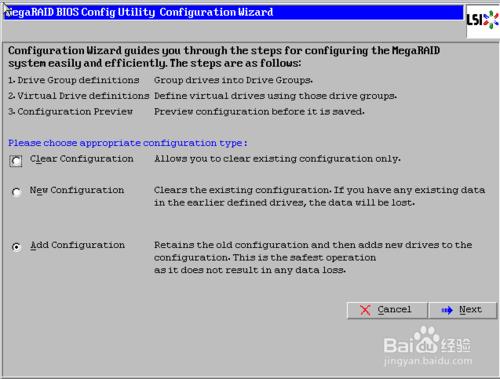

5. 选择【Add Configuration】,点击【Next】下一步

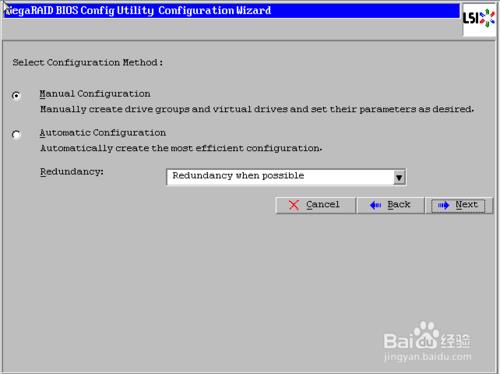

6.   选择【Manual Configuration】,点击【Next】下一步

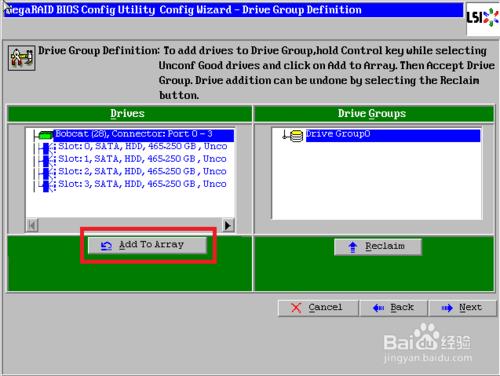

7.左侧方框内可以看到所有未使用的硬盘。我们选择全部(也可以逐个选择),然后点击下方的【Add to Array】将其加入到右侧方框内。

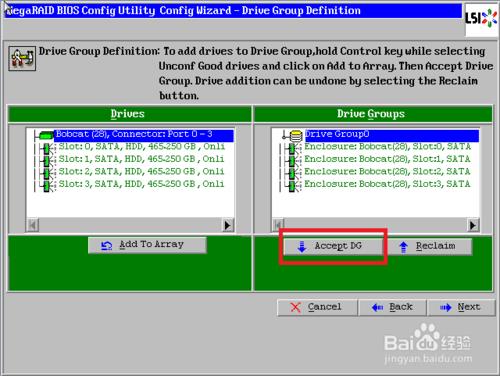

8.点击【Accept DG】,创建磁盘组

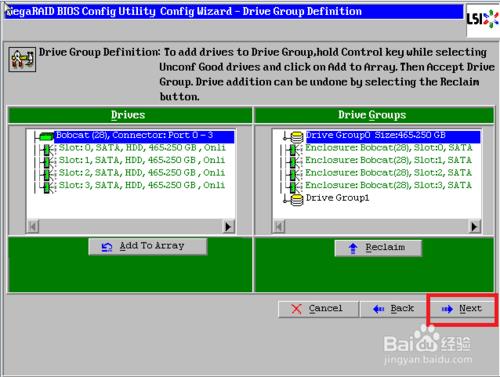

 9.点击【Next】下一步

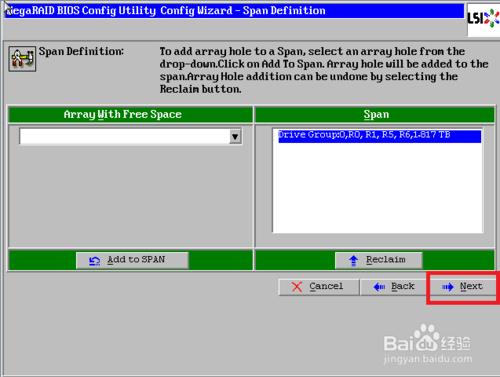

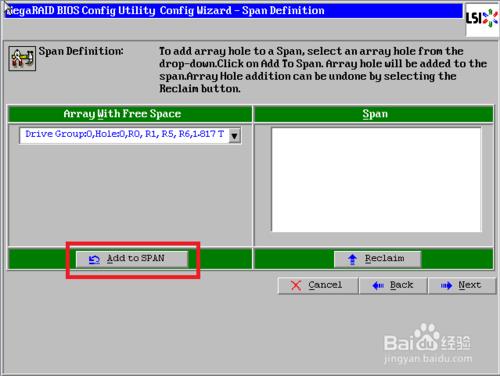

10.点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内

11.点击【Next】下一步

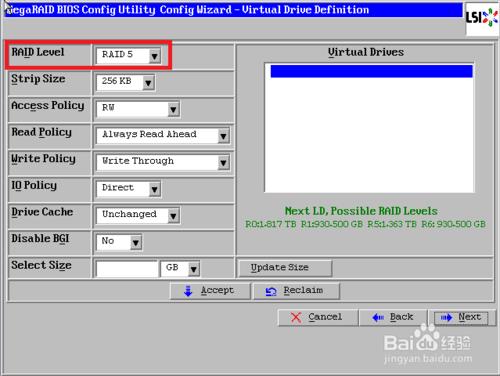

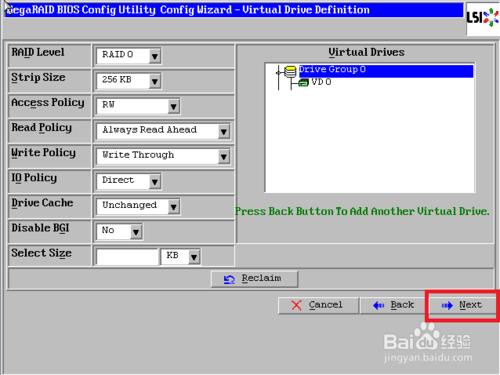

12.阵列参数配置:第一个参数“Raid Level”选择Raid5,其余保持默认

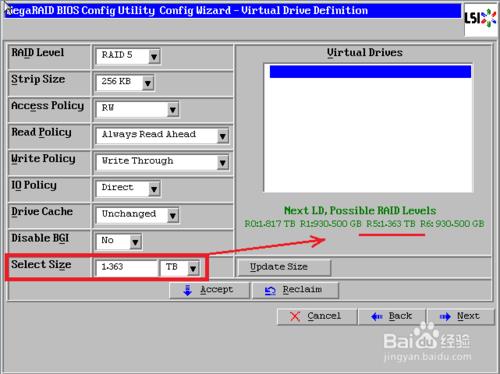

13.最后一个参数“Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R5代表做Raid5的最大容量),完成后点击【Accept】

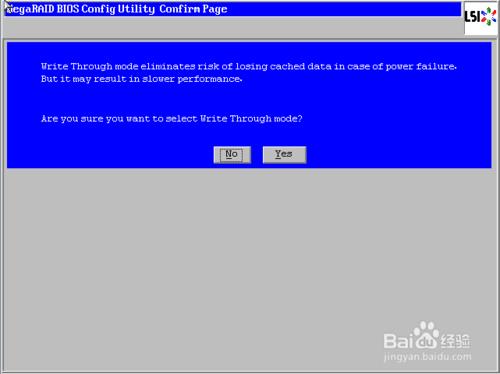

14.弹出的任何提示均选择【yes】

15.回到配置页面,点击【Next】下一步

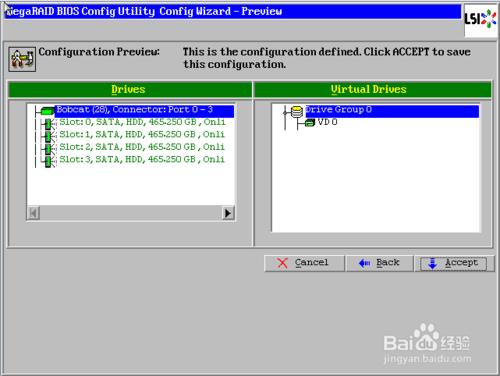

16.点击【Accept】配置完成!

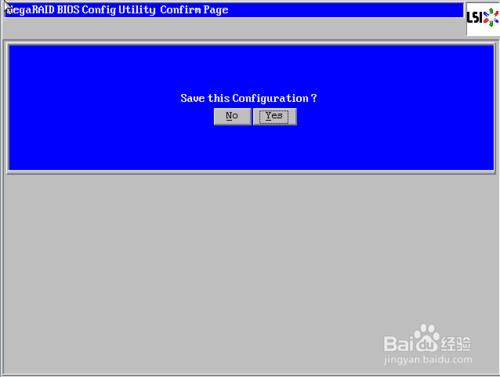

17.提示保存,选择【yes】

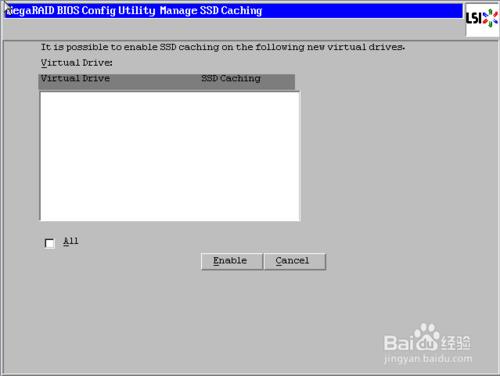

18.依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】

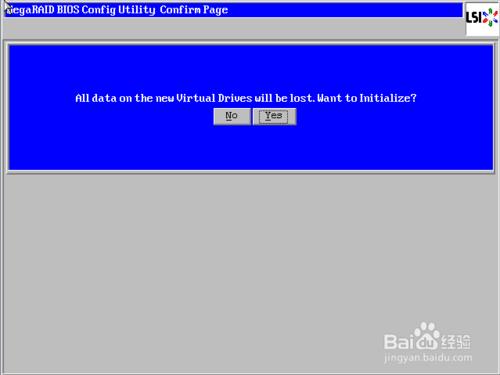

19.提示初始化,选择【yes】

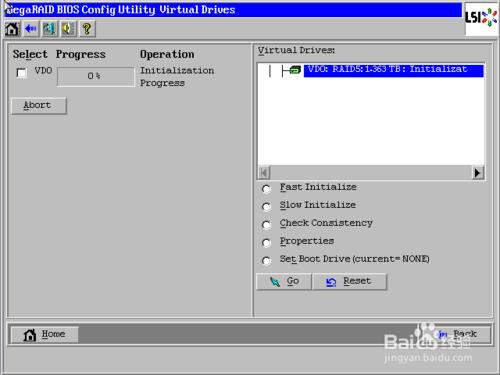

20.正在初始化,能看到百分比进度条(速度较快,可能一闪而过)

21.初始化完成!点击【Home】返回首页

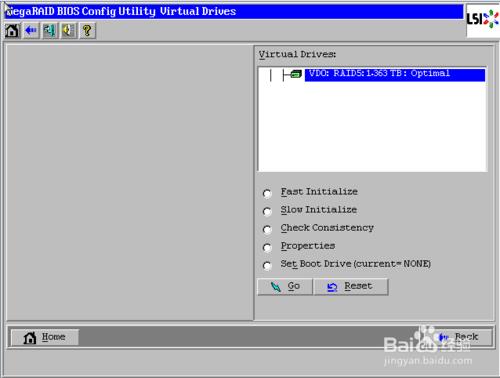

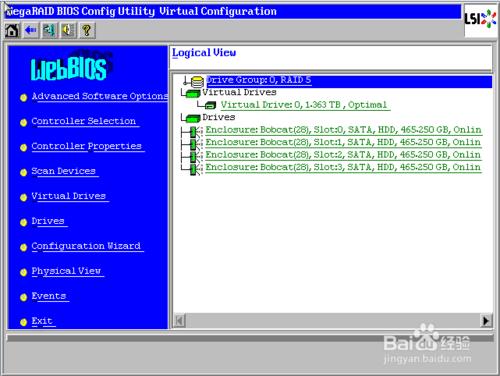

22.阵列配置完成!

Raid5状态显示“Optimal”表示正常,Drives显示四块硬盘绿色Online正常

最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!

END


注意事项

·         做完raid5后阵列初始化时间一般非常快,若容量太大也有稍慢的可能性,不需要等待初始化结束,可以直接重启服务器开始安装操作系统,raid初始化在不断电的情况下可以后台自动进行。

·         本例为4块硬盘,若硬盘数量较多,建议创建阵列前手动指定一块热备盘。

·         raid5最佳性能在8-10块盘之间,若硬盘过多,建议创建2个阵列。
